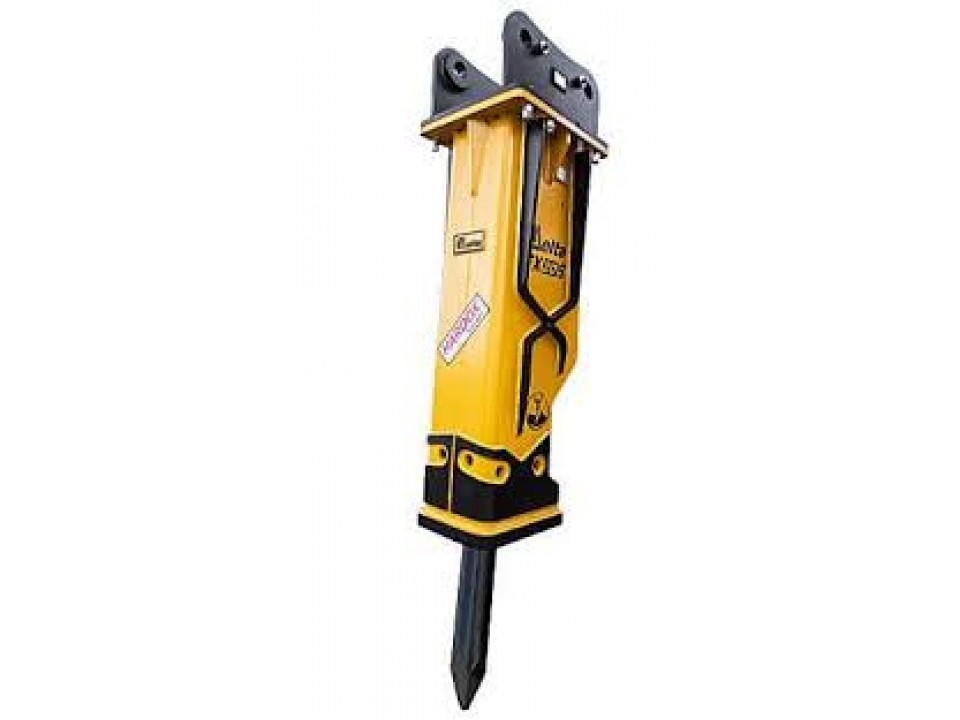

Гидромолот Delta FX-20S

Тип техники —  Экскаватор

Тип гидроразводки —  однопоточная

Масса, кг —  1790

Масса базовой машины, т —  18-29

Диаметр рабочего инструмента, мм —  135

Энергия удара, Дж —  5290

Частота ударов, уд/мин —  400-800

Рабочее давление, бар —  160-180

Поток масла, л/мин —  125-150

Рабочая длина инструмента, мм —  755

Диаметр рукава, мм (дюйм) —  25(1˝BSP)

Масса поддона, кг —  23

Общий вес (полный комплект), кг —  1850

Длина гидромолота без рабочего инструмента и подвески, мм —  1634

Длина гидромолота с рабочим инструментом и подвеской, мм —  2730

Длина гидромолота с рабочим инструментом без подвески, мм —  2389

Гидромолот Delta FX-20S — навесное оборудование, которое позволяет профессионально подойти к выполнению строительных работ. Является максимально производительным гидромолотом для проведения работ в городе.

Подходит для разрушения асфальта, бетона и разрыхления мерзлого грунта. Мощности гидромолота достаточно для проведения работ на высокоармированном бетоне при разрушении объектов мостового строительства и фортификационных сооружений.

Работы гидромолотом можно проводить в любом пространственном положении, в том числе горизонтально.

Гидромолот Delta FX-20S агрегатируется на полноповоротные экскаваторы массой от 18 до 29 тонн. При установке на колесные экскаваторы обеспечивает высокую мобильность в эксплуатации.

Комплект поставки гидромолота Delta FX-20S включает в себя:

• Гидромолот
•  Переходную плиту
•  2 РВД для подключения к гидролинии машины-носителя
•  Комплект заправки азотом (баллон с азотом 5л, заправочный редуктор, пневморукав, манометр)
•  Инструмент (пика- 1шт., клин – 1 шт.)

Для данной модели гидромолота рекомендуется использовать следующие опции:

• система автоматической смазки;
•  комплект подвода воздуха к гидромолоту для подводных работ;
• электрогидравлический комплект аварийной остановки для защиты от гидроудара при работе под водой.
  № КАТ. НОМЕР PART NAME НАЗВАНИЕ КОЛ. ПРИМЕЧАНИЯ
  1 DF20B-0010 BACK HEAD крышка 1
  2 DF20B-0020 CYLINDER цилиндр 1
  3 DF20B-0030 FRONT HEAD букса 1
  4 DF20B-0040 SEAL RETAINER блок уплотнений 1
  5 DF20B-0050 PISTON боек 1
  6 DF20B-0060 THRUST RING кольцо упорное 1
  7 DF20B-0070 THRUST BUSH верхняя втулка 1
  8 DF20B-0080 TOOL BUSH нижняя втулка, тип 1 1 V-TYPE
  8-1 DF20B-0081 TOOL BUSH нижняя втулка, тип 2 1 S-TYPE
  9 DF20B-0090 THROUGH BOLT шпилька стяжная 4
  10 DF20B-0100 THROUGH BOLT UPPER NUT гайка верхняя стяжной шпильки 4
  11 DF20B-0110 THROUGH BOLT LOWER NUT гайка нижняя стяжной шпильки 4
  12 DF20B-0120 THROUGH BOLT WASHER шайба стяжной шпильки 4
  13 DF20B-0130 VALVE HOUSING корпус распределителя 1
  14 DF20B-0140 VALVE COVER крышка распределителя 1
  15 DF20B-0150 VALVE SLEEVE золотник распределителя 1
  16 DF20B-0160 VALVE втулка распределителя 1
  17 DF20B-0170 VALVE PLUG заглушка распределителя 1 PF1’’
  18 DF20B-0180 ACCUMULATOR COVER крышка аккумулятора 1
  19 DF20B-0190 ACCUMULATOR BODY корпус аккумулятора 1
  20 DF20B-0200 TOOL PIN палец инструмента 2
  21 DF20B-0210 STOP PIN стопор пальца инструмента 3
  22 DF20B-0220 TOOL BUSH PIN палец крепления втулок 2
  23 DF03B-0160 GUIDE PIN штифт направляющий 2 D12.35x30L
  24 DF15B-0240 IN/OUT FLANGE фланец 2 V-TYPE
  24-1 DF15B-0244 IN/OUT FLANGE фланец закрытый корпус 2 S-TYPE
  25 DF20B-0250 MOIL TOOL пика 4-х гранная 1
  25-1 DF20B-0260 WEDGE TOOL клин 1
  25-2 DF20B-0270 CONICAL TOOL пика коническая 1
  25-3 DF20B-0271 BLUNT TOOL пика тупая 1
  28 DF15B-0280 SOCKET PLUG винтовая заглушка 4 PF1/4’’(O-RING)
  29 DF03B-0190 GAS CHARGING VALVE клапан заправочный 1
  30 DF03B-0200 GAS CHARGING VALVE PLUG заглушка клапана заправочного 1
  31 DF20B-0310 VALVE ADJUSTER винт регулировочный распред 1 M22x1.5Px80L
  33 DF15B-0330 CYLINDER ADJUSTER винт регулировочный цилиндра 1 M22x1.5Px65L
  34 DF15B-0340 ADJUSTER NUT гайка винта регулировочного 2 M22x1.5Px18
  35 DF15B-0350 INNER VALVE ASS"Y диффузор в сб. 1
  36 DF20B-0360 GAS CHARGING ADJUSTER игла запорная аккумулятора 1 M12x1.25Px48L
  37 DF15B-0370 GAS CHARGING CAP заглушка иглы запорной 1 M12x1.25Px18L
  38 DF15B-0380 GAS PLUG BOLT заглушка аккумулятора 1 M10x1.0Px10L
  51 DF15C-0010 HELI-COIL вставка 4 M24x3.0P-1.5D
  52 DF15C-0020 HELI-COIL вставка 8 M20x2.5P-1.5D
  53 DF15C-0030 IN/OUT ADAPTER переходник 2 PT1’’хPF’’
  53-1 DF15C-0040 DIN ADAPTER перех 2 PF1’’xM42
  54 DF15C-0040 N/OUT UNION CAP заглушка 2 PF1’’
  54-1 DF15C-0040 DIN UNION CAP переходник 2 M42
  55 DF03C-0010 AIR CAP сапун 1 PF1/2’’(V-TYPE)
  55-1 DF03C-0011 SET SCREW винт 1 PF1/2’’(S-TYPE)
  56 DF03C-0050 GREASE NIPPLE пресс-масленка 1 PT1/4’’
  57 DF15C-0070 HEX. SOCKET BOLT болт 4 M24x3.0Px60L
  58 DF15C-0080 HEX. SOCKET BOLT болт 8 M20x2.5Px55L
  59 DF15C-0090 HEX. SOCKET BOLT болт 2 M24x2.0Px55L
  60 DF20C-0100 HEX. SOCKET BOLT болт 12 M18x1.5Px40L
  61 DF15C-0110 HEX. SOCKET BOLT болт 8 M14x1.5Px35L
  62 DF15C-0120 ED-RING PLUG винтовая заглушка 1 PF1/4’’
  63 DF20C-0130 SNAP RING кольцо пружинное 2 D30 (C-TYPE)
  64 DF20C-0070 SET SCREW винт 4 PT1/8
  100 DF20D-0000 SEAL KIT набор уплотнений 1 комплект
  101 DF20D-0010 GAS SEAL уплотнение 1 IKH135
  102 DF20D-0020 STEP SEAL уплотнение 2 SPNS135
  103 DF20D-0030 BUFFER SEAL уплотнение 1 HBY140x155.5x5.8
  104 DF20D-0040 U-PACKING уплотнение 1 IDI 140x150x6
  105 DF20D-0050 DUST SEAL уплотнение 1 LPI
  140x155x10.3x6.5
  106 DF20D-0060 O-RING кольцо 1 1BG200
  107 DF20D-0070 O-RING кольцо 2 1BG165
  108 DF20D-0080 BACKUP RING кольцо 3 T3G165
  109 DF15D-0090 O-RING кольцо 1 1BG80
  110 DF15D-0100 BACKUP RING кольцо 1 4BG80
  111 DF20D-0110 O-RING кольцо 1 1BG60
  112 DF20D-0120 BACKUP RING кольцо 1 T3G60
  113 DF20D-0130 O-RING кольцо 3 1BP29
  114 DF07D-0080 O-RING кольцо 2 1BG45
  115 DF15D-0150 BACKUP RING кольцо 1 4BG45
  116 DF15D-0180 O-RING кольцо 4 1BG40
  117 DF07D-0070 O-RING кольцо 2 1BG30
  118 DF15D-0180 O-RING кольцо 2 1BG55
  119 DF15D-0190 BACKUP RING кольцо 2 T3G40
  120 DF15D-0200 O-RING кольцо 1 1BP12
  121 DF15D-0210 BACKUP RING кольцо 1 T3P12
  122 DF20D-0220 O-RING кольцо 3 1BP14
  123 DF20D-0230 BACKUP RING кольцо 1 T3P14
  124 DF20D-0240 O-RING кольцо 5 1AP29
  125 DF03D-0100 O-RING кольцо 2 1BP18
  126 DF03D-0110 O-RING кольцо 4 1BP11
  127 DF15D-0270 O-RING кольцо 1 1AP5
  128 DF15D-0340 O-RING кольцо 2 1BP10
  129 DF15D-0290 TEFLON BUSH заглушка пластиковая 2 D35xD29x26L
  130 DF15D-0300 TEFLON PLUG заглушка пластиковая 1 D35хD29x13L
  131 DF07D-0120 RUBBER PLUG заглушка резиновая 3 D23хD20-15L
  132 DF20D-0320 RUBBER PLUG заглушка резиновая 2 D32xD30x25L
  133 DF20D-0330 DAPHRAGM диафрагма 1 D170хЗ6
